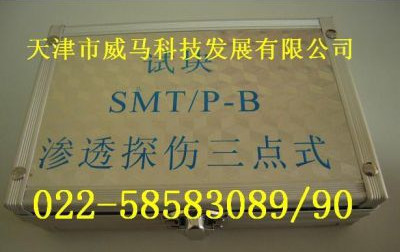

SMT/P-B型渗透探伤三点式

1、制作依据与适用范围

       本试块系参照JB/T6064-2006《无损检测渗透检测用试块》标准中三点式B型试块的要求制作。可作为对探伤剂材料、探伤工艺和探伤人员操作水平的质量控制手段，适用于所有渗透探伤场合。

2、使用方法

       本试块镀铬面上人工制造有三组肉眼不可见或及不易见、形状和长度不等的辐射裂纹，裂纹开口宽度≤0.5μm，通过对试块作渗透探伤检查，根据裂纹的显像情况可以判别探伤剂材料灵敏度的高低、采用的探伤工艺和操作是否正确。

       渗透探伤工作开始时，应将本试块按所用渗透剂或渗透系统要求的工艺实施探伤（也可在工作班中将试块和被检工件放在一起实施探伤），然后观察试块上人工裂纹的显示情况，可对照所附显像图片观察显示情况以判别是否符合要求：

       对于荧光探伤，要求2-4级灵敏度的，应显示所有三组裂纹，灵敏度级别越高，显示细节越清晰：要求1/2-1级（低、超低）灵敏度的，至少应显示二组，但每组辐射裂纹的细节可能显示不全、显示变短。

       对于着色探伤，要求高灵敏度（2级）的，应显示二～三组裂纹，相对灵敏度越高，则显像越清晰：要求普通灵敏度（1级）的，能显示二组，但每组辐射裂纹细节可能显示不全、显示变短。

       如试块裂纹显像情况达到了预期的灵敏度，则可认为本工作班作出的探伤结论是可靠的。通常，使用单位也可根据所检对象对探伤灵敏度的要求及所选用的探伤剂材料，以试块上人工裂纹某种程度的显示来作判别系统及操作是否正常的校验标准。

       本试块也可用于对新探伤剂的选择、验收及对探伤人员实际操作的考核。

3、参考显像图片

       每块试块附有显像参考图片1张，系我司PTⅡ级及以上资格人员采用DPT-8型高灵敏度着色探伤剂对该型试块实施检验所得显像的照相。使用单位的探伤技术主管部门可自行制作所用试块对应于单位要求灵敏度的显像参考照片。

       对于经常使用试块的有经验的探伤人员，对试块正常显像图案的熟悉与记忆比使用显像参考图片更方便、有效。

4、使用注意事项

       4.1用后应将显像剂全部冲洗干净，用丙酮或酒精擦洗，然后在这类溶剂中浸泡至少1小时。

       4.2根据所用探伤剂的使用要求在试块上实施探伤程序。因为着色探伤剂会影响荧光渗透剂的荧光作用，故对荧光、着色探伤应分别配备试块。

       4.3试块不用时宜浸泡在酒精中或放入干燥容器内。

       4.4试块使用前应经干燥。
